ブレーキ・バンジョーアダプター&フルード交換
連日の夜なべ仕事も最終日を迎えました。

再び今晩のお仕事モードになるまえに、もう一つのお仕事をやっちゃいますよ。

以前から「どうにかせねば」と思っていた、フロントブレーキホースのバンジョーアダプター。

僕のボンネビルは以前より、フロントのブレーキホースをプロト/スウェッジライン+同バンジョーアダプター&ボルトに変えてあります。
ハンドルをドラッグバーにしたことで、そのアダプターの角度が足らず、ホースの取り回し、自由度に少し無理がありました。

キャリパー側も、アダプターが垂直になっていることで、フルブレーキでサスがボトムすると、やはり角度不足からホース根元にテンションがかかります。


で、両方ともアダプターを角度の深いものに変えます。

現在は、キャリパー側、マスターシリンダー側、ともにバンジョーアダプターの角度は20°です。これを、キャリパー側を45°へ、マスターシリンダー側を90°のアダプターに変更します。

まずキャリパー側。左が45°、右がもとの20°。

補足ですが、プロト・スウェッジライン用で45°はありません。0°と20°と90°のみです。なので、Activeのアールズライン用の45°アダプター&ボルトを使います。これならスウェッジラインともフィットします。ボンネのバンジョーボルトのピッチは1.25です。


もとのバンジョーアダプター、ボルトを外し、フルードを抜いて、部品を新しいものに変えます。ガスケットも全て新しくします。

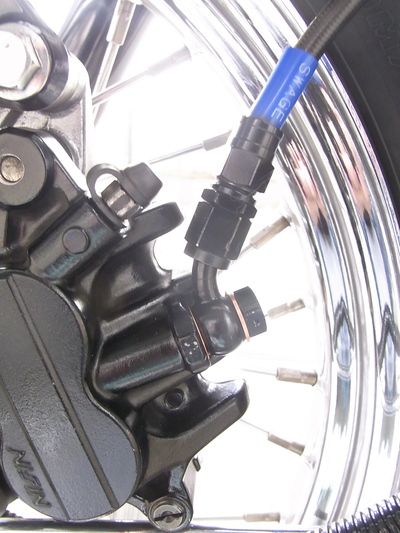

バンジョーアダプターを45°にしたことで、角度がついてホースが自然に伸びています。

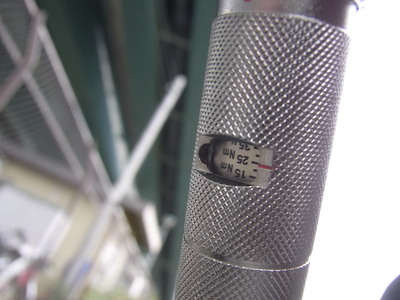

先日購入したてのトルクレンチの出番です!
ブレーキバンジョーボルトの締め付けトルクは25N.mです。

設定トルクでカチッとなります。気持ちいい!
でもトルクってこんなもの?今まで確実に締めすぎていた。。。


MEMO:
トルクレンチは締めるときに、レンチに対して手首が垂直になるように(15°以内)するらしいです。

ここから、新しいフルードを注ぎ足し、エア抜き作業をします。



今回、エア抜きの補助に注射器を使ってみました。
新しいフルードがホース、キャリパー内に通ったところで、握って緩めて、エア抜いて、握って緩めて、エア抜いて、の通常のエア抜き作業です。

フロント完了です。

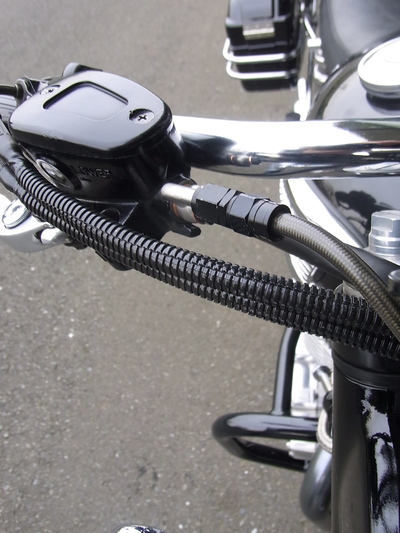

マスターシリンダー側も、90°アダプターにしたことで、角度に無理がなくなりました。
ちなみに、このスウェッジライン用90°バンジョーアダプターは、巷の店頭では売っていません。ネットで見つけて手に入れました。色もこのステンレスシルバーのみです。
ブラックじゃないけど、これはこれで、雰囲気あって好きかな。

続いてリアのフルードのみ交換します。
リアのブレーキフルードは、このボンネ納車時から一度も交換していません。フルードは2年に一度交換すれば良いものですが、ボンネ納車整備で交換済みかは定かでないので、やっちゃいます。

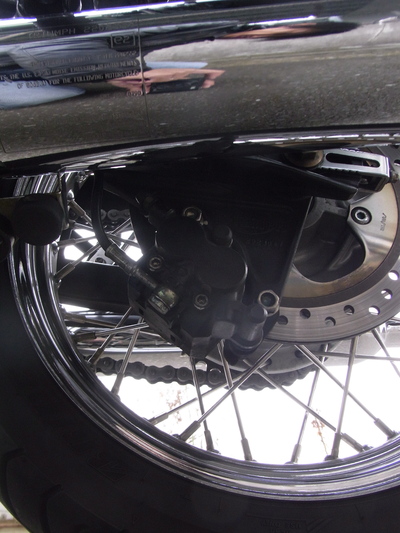

リアは、キャリパーは左下に、ブレーキペダルとマスターシリンダーは右側に、超めんどくさい!

マスターシリンダーとタンクは右サイドカバー内です。

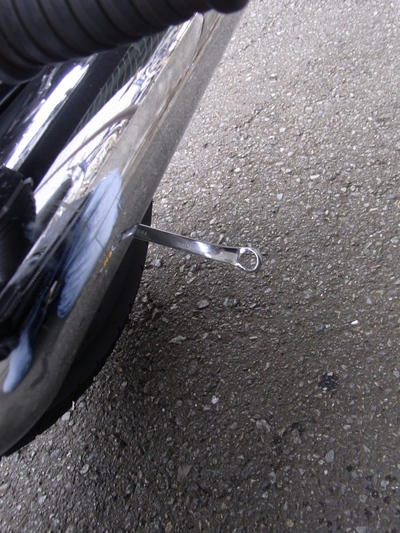

バイクに跨って、左にかがんで左手でキャリパーのブリザーを緩め、右足でペダルを踏みます。

抜き変えたフルード。そんなに劣化してませんでした。


本日の作業終了です。
さて、ブレーキの効きは? 以前と変わりありません(笑)
ふつーにちゃんと効きます。

僕はフルードはヤマハ純正を使っています。(DOT4)




さて、今晩も子供が寝静まってから原稿書きです。朝までに仕上げなくては!
